スマートウォッチの充電端子

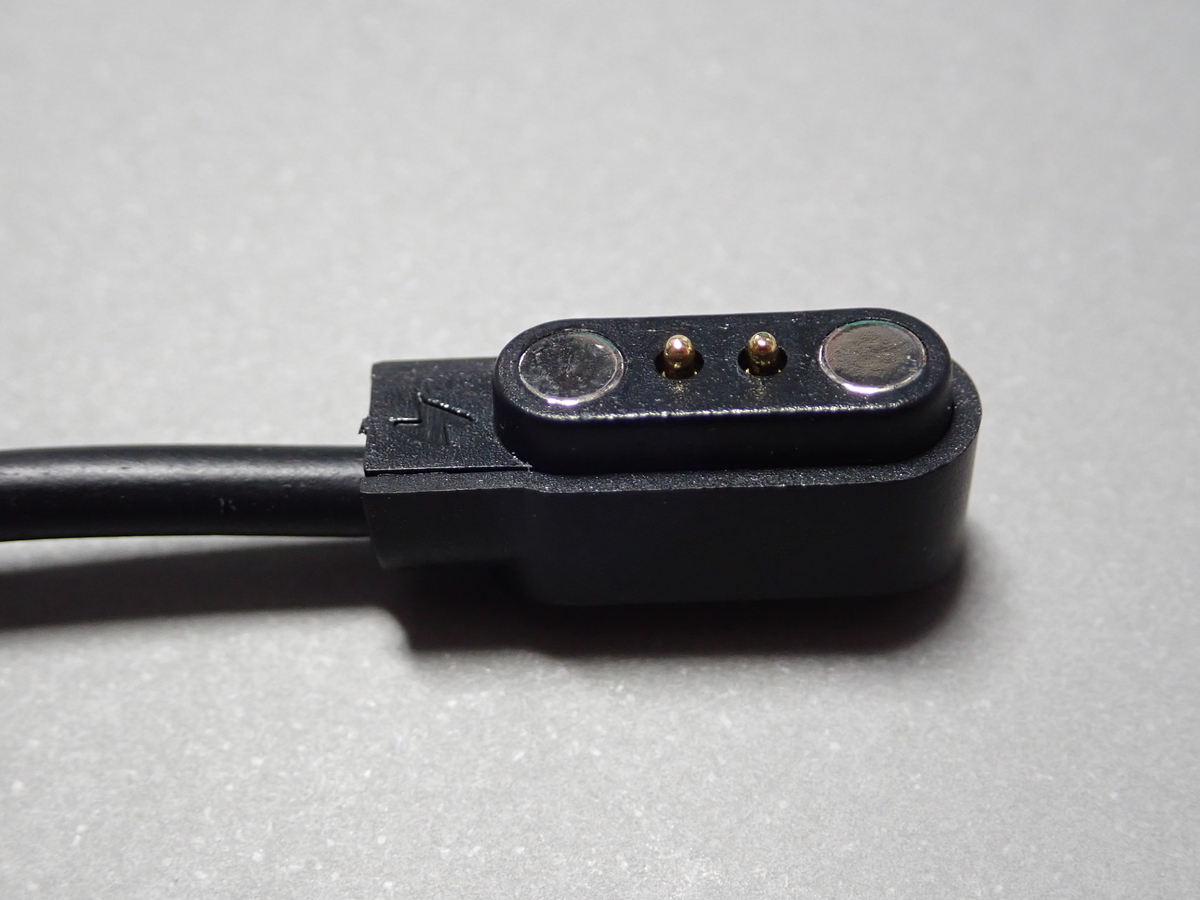

スマートウォッチはUSBで充電できるのだが,スマートウォッチ側の接続がやや特殊で,マグネットで固定されるようになっていた。

Amazonで調べると,磁石の磁極と電源端子の電極の関係が2種類,電極間の間隔はいろいろあるようだ。そこで,購入したスマートウォッチの端子について調べてみた。

まずは磁極について。棒磁石のN極がくっつく側がS極だとわかる。

つまり,この充電ケーブルの端子は,コードの出ている側がN極だ。

念のため,棒磁石のS極を近づけたらくっついた。

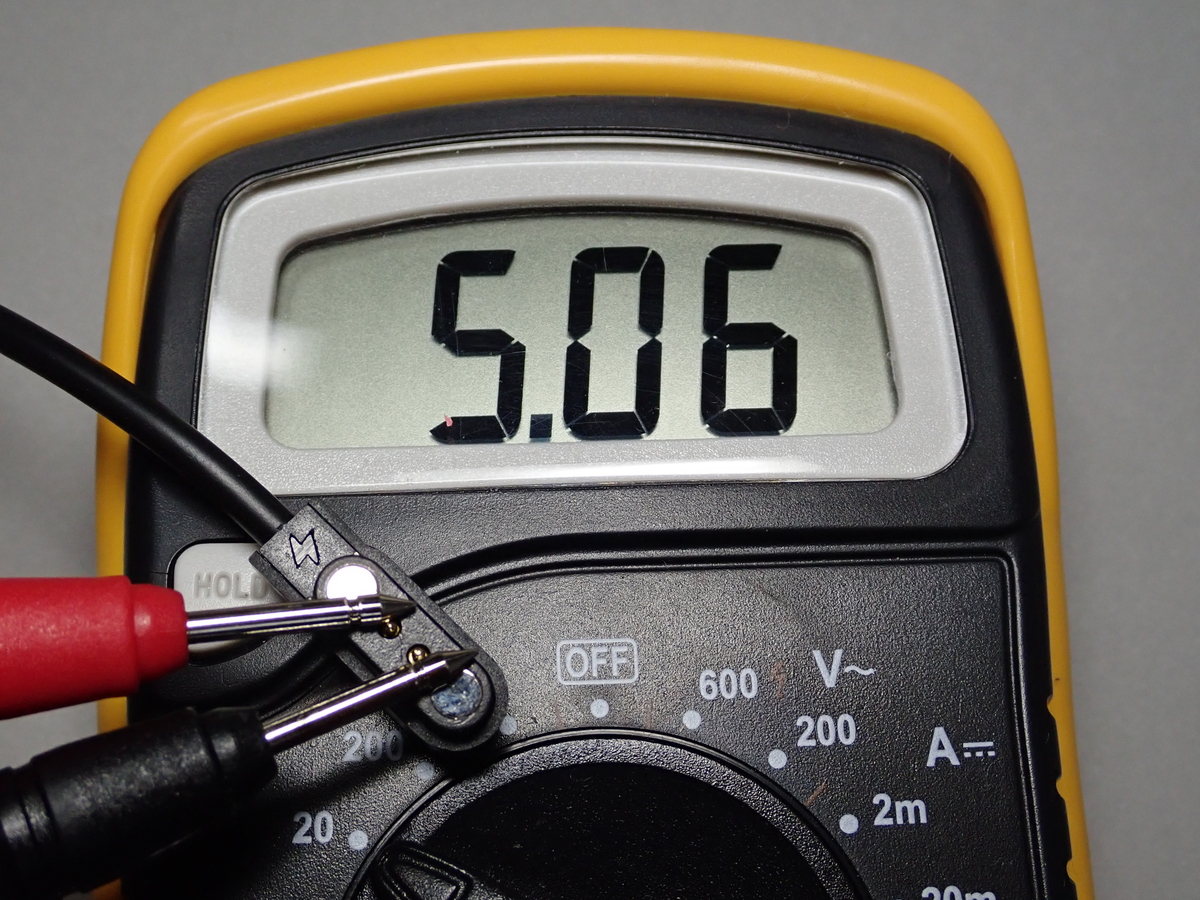

次に電極。これはテスターで電圧をはかればよい。コードの出ている側の電極にテスターの+端子をつないだらプラスの電圧表示。これでこちら側が+だとわかる。

電極も念のため,逆向きにテスターで測定してみたら,マイナスの値になった。

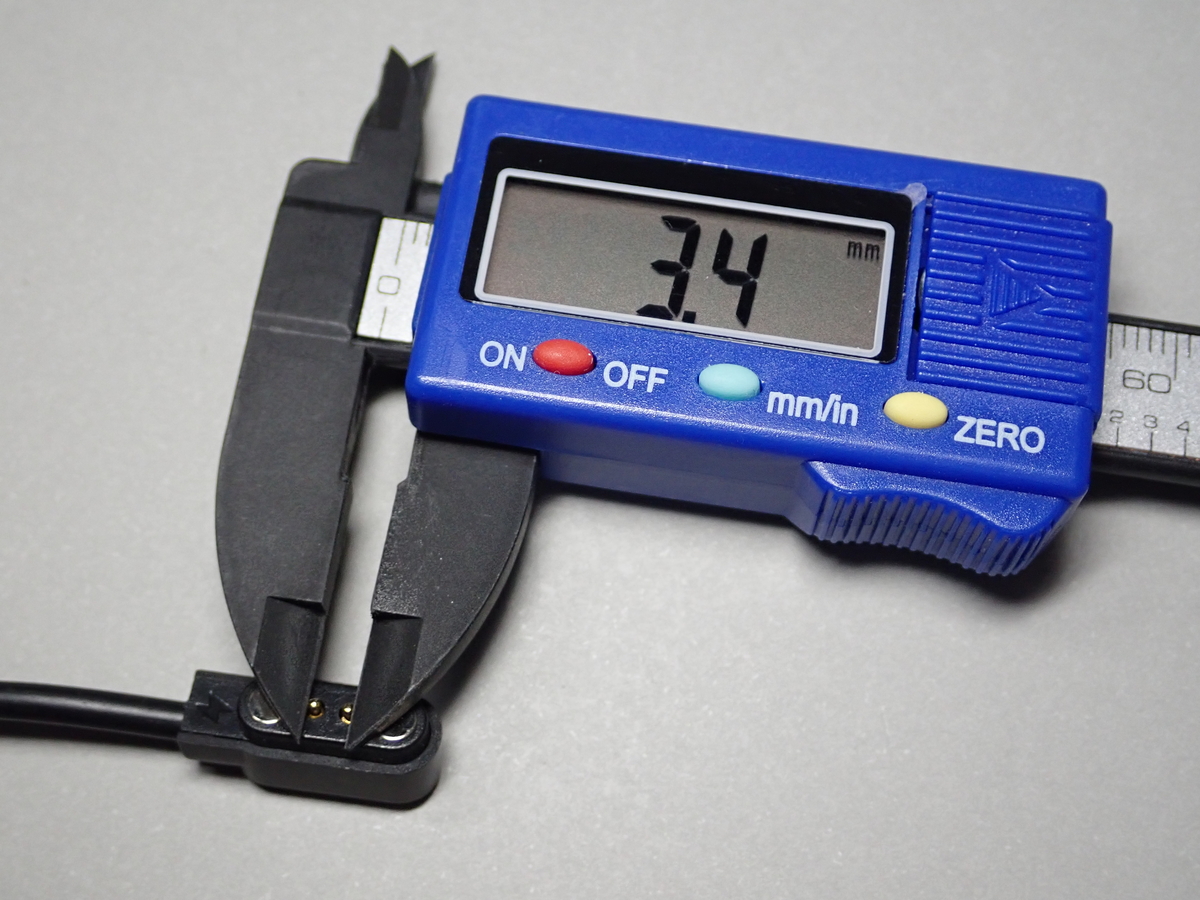

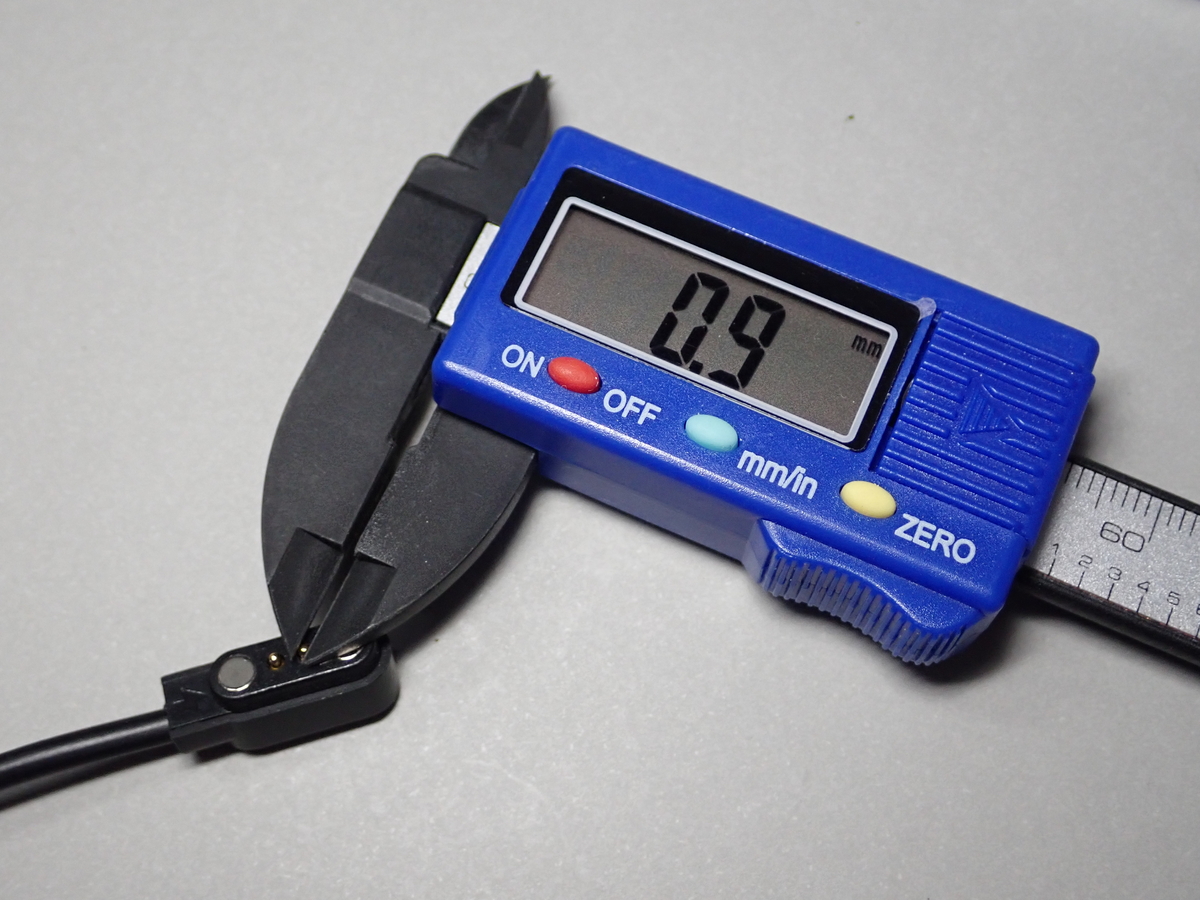

最後に,電極端子の間隔をはかった。両端子の外側をはかり,端子の直径をはかった。

この値から,両端子の中心間の距離は2.5mmだとわかる。

該当する端子をAmazonで探したところ,2本セットものしかなかったので,それを購入した。2本セット,150円割引クーポンを使って740円だった。
